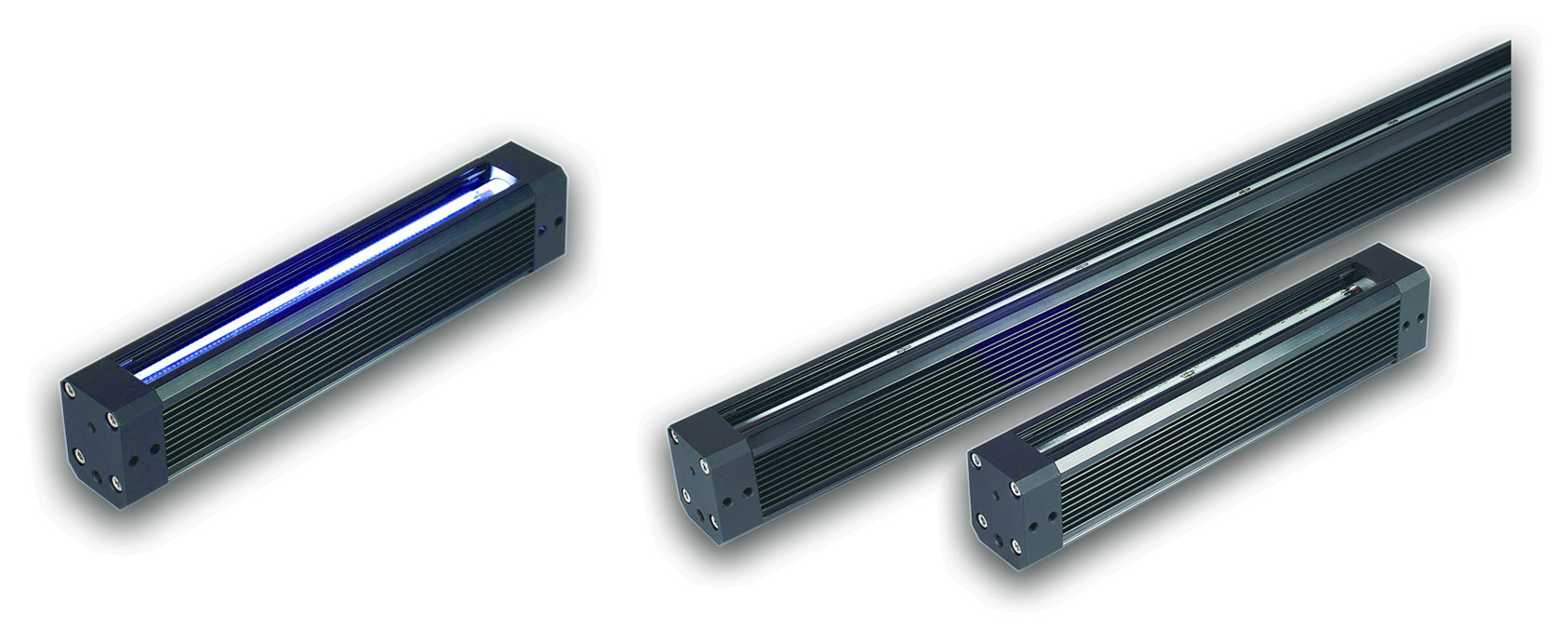

SDL-高亮度線形光源
產品特色
高亮度LED配合特殊光學透鏡,將光線聚焦為一條超高亮度線狀,投射於待測物。
搭配線掃描攝影機(Line Scan Camera)使用,實現大面積、高速、高解析度的檢測能力。
低消耗功率且表面工作溫度低,可避免過高溫度對於待測物的不良影響。
加裝選購的擴散板,可作為高亮度線形背光源使用。
可提供長度達300cm以上的線形光源,適用於超大型檢測系統。
適合用途
紡織品、造紙及印刷品等大面積產品的連續高速檢測。

PCB、IC封裝基板、TFT面板的細微瑕疵檢測。
銅箔等不透光材料的針孔檢測

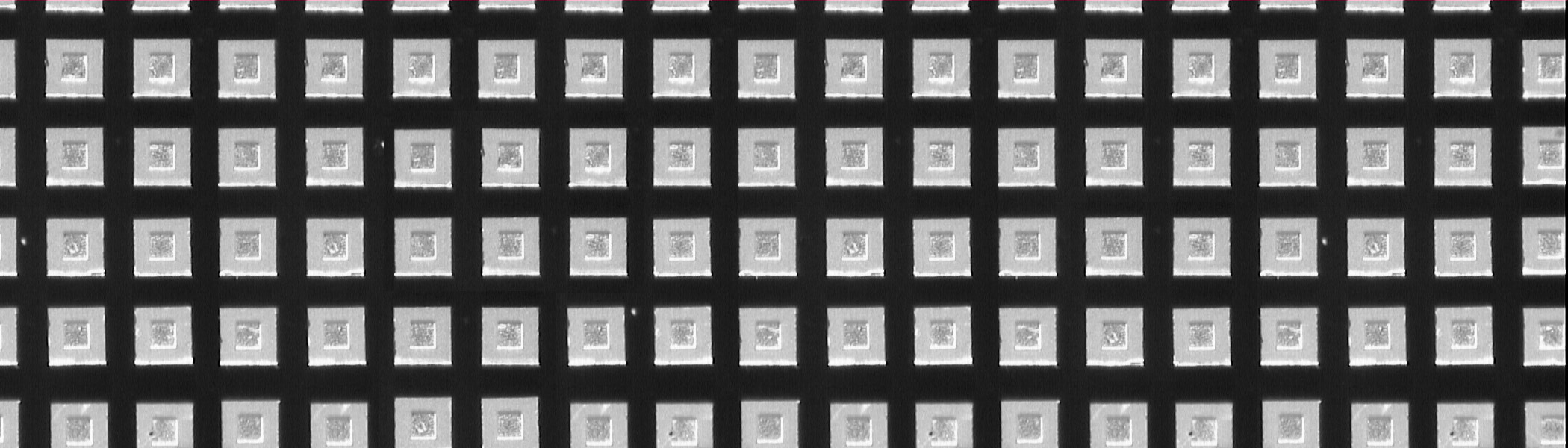

LED晶粒檢查

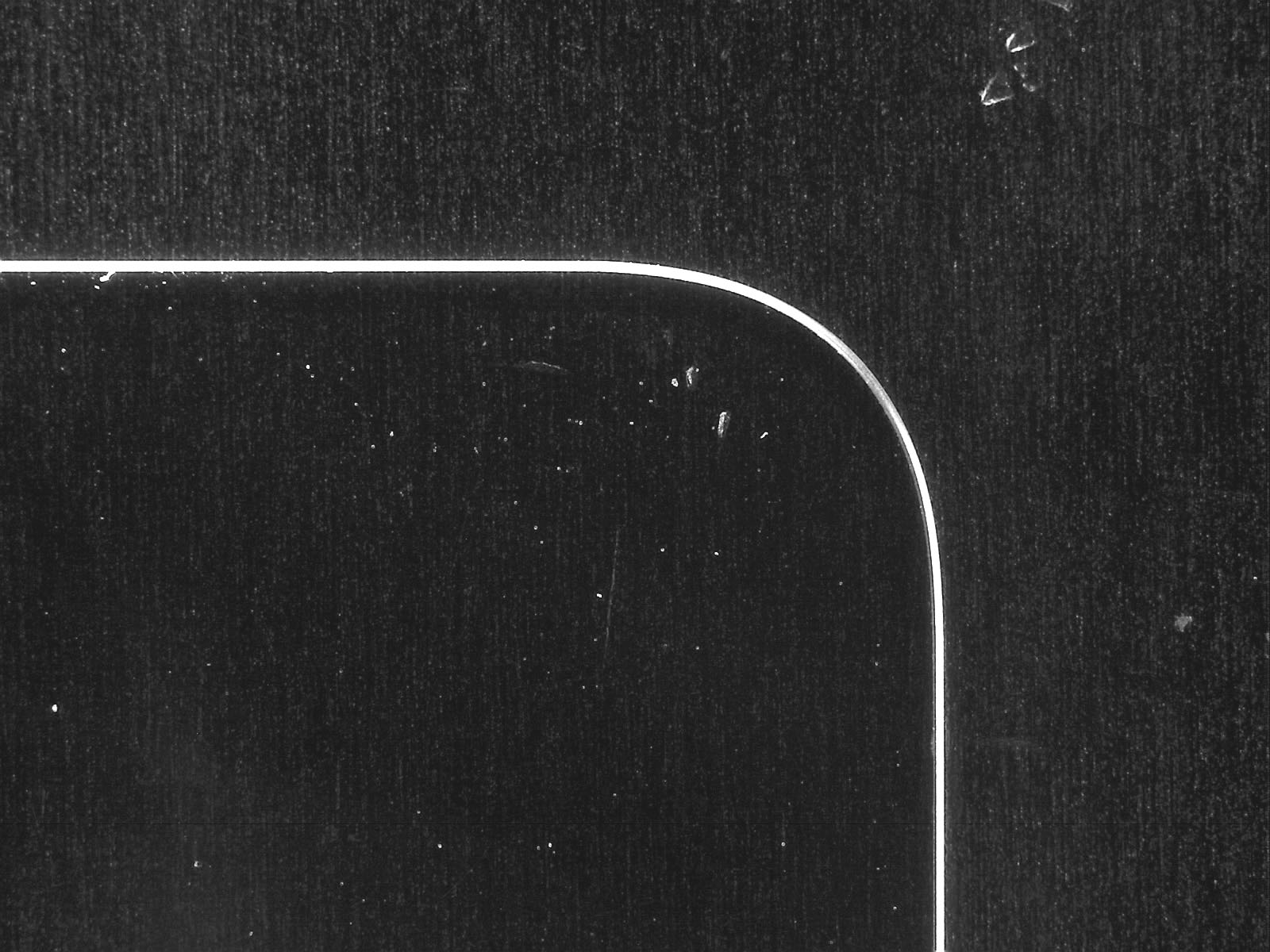

玻璃基板邊緣檢查-A

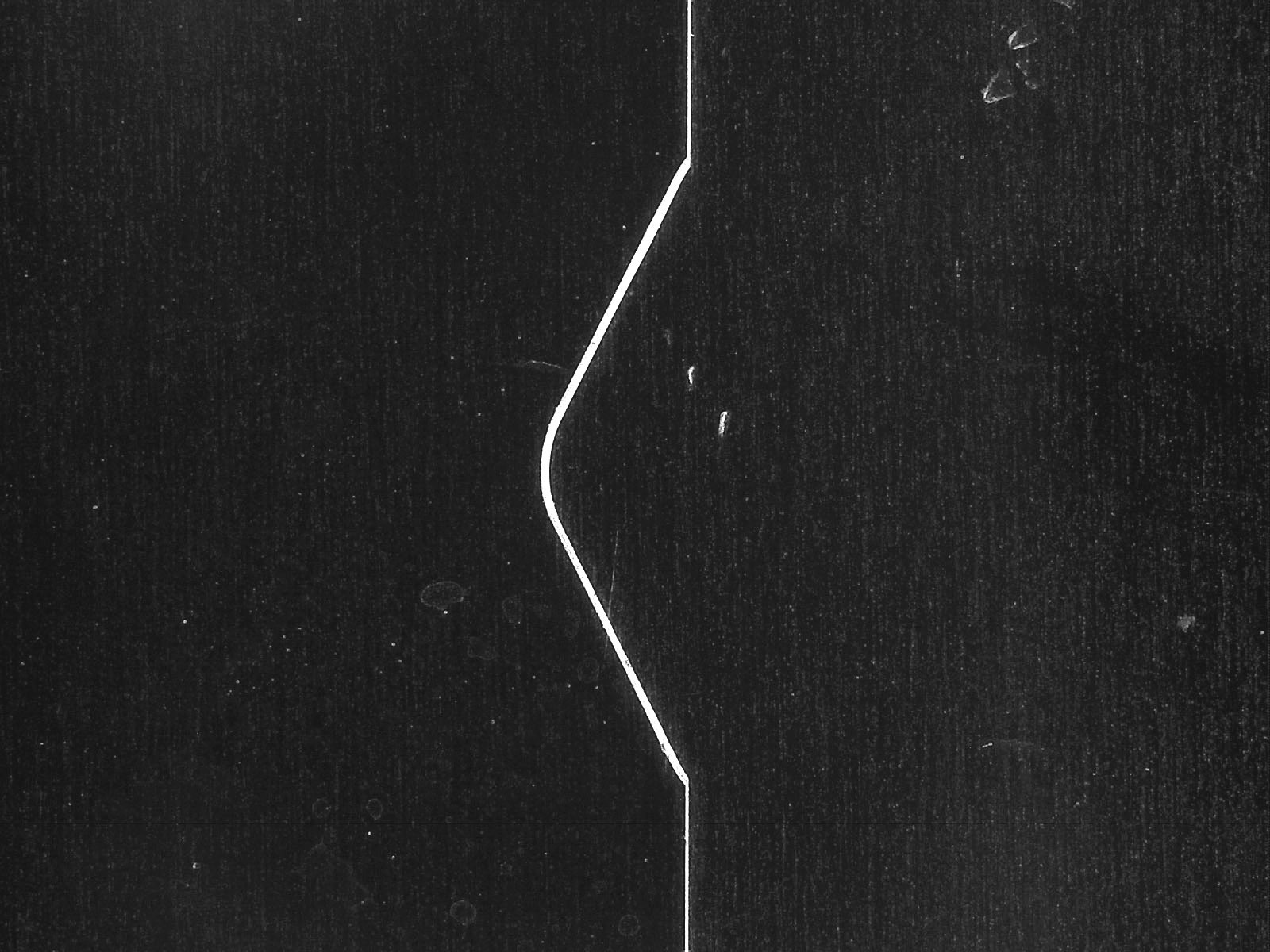

玻璃基板邊緣檢查-B

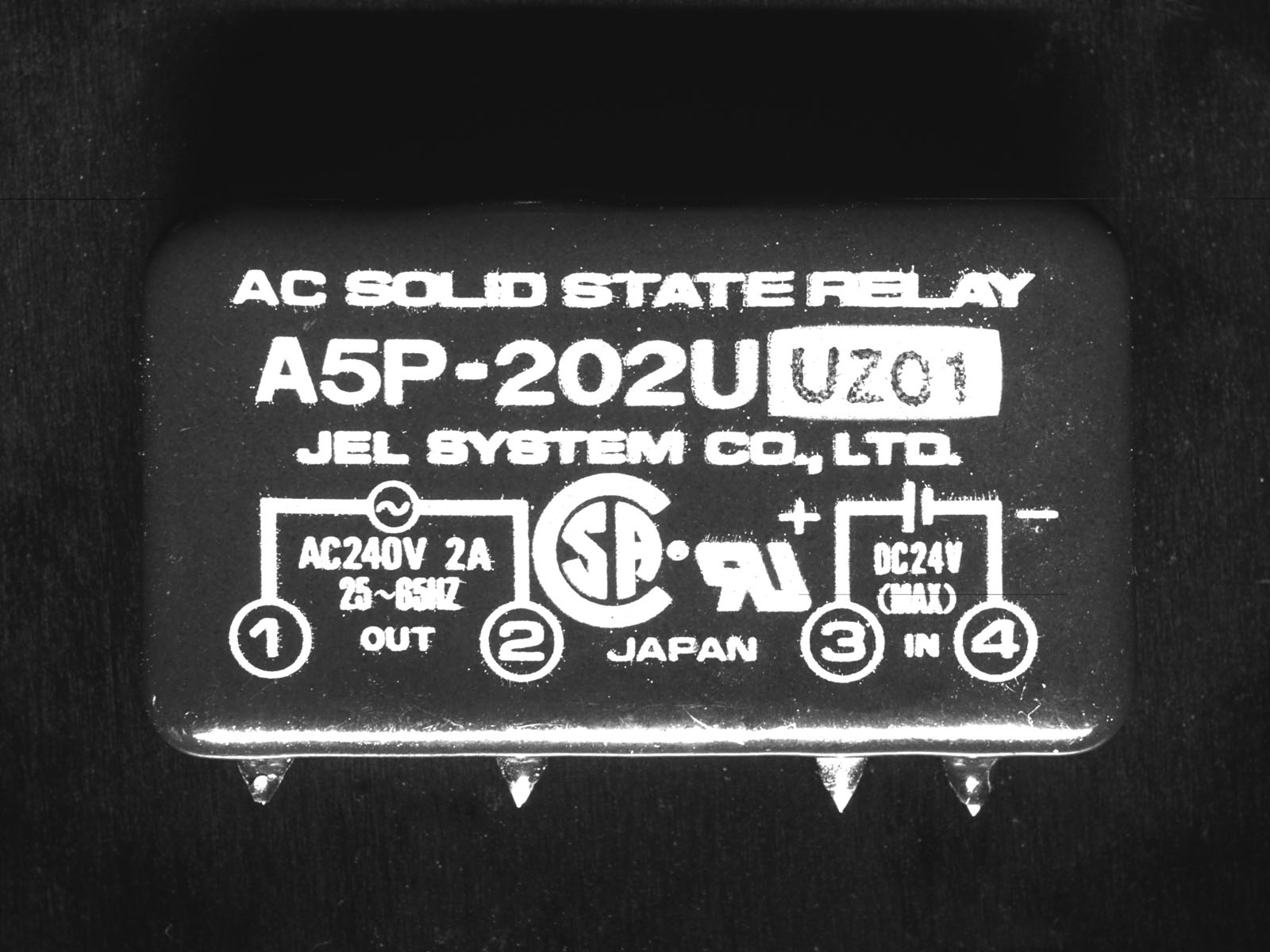

元件表面印刷檢測

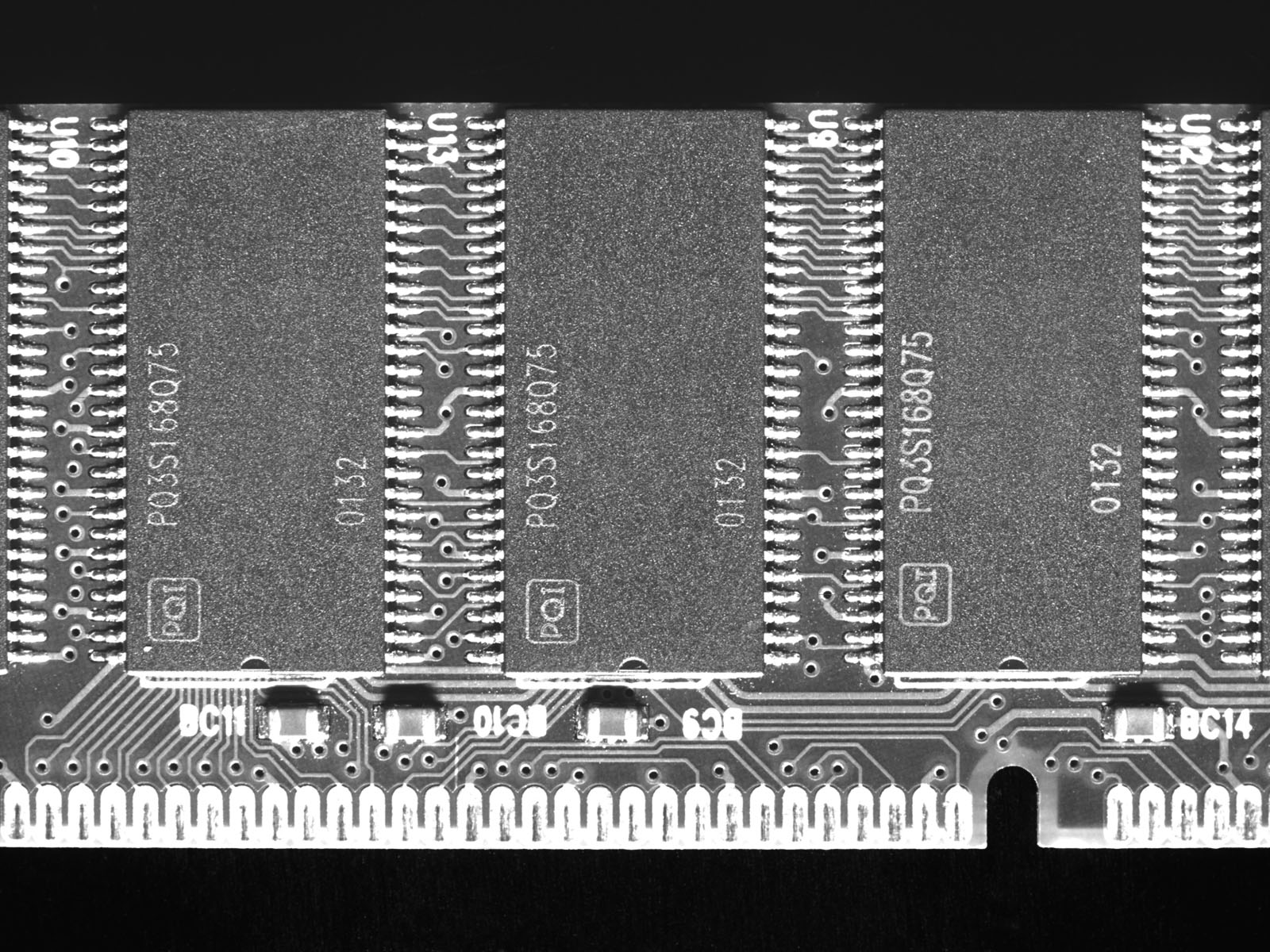

記憶體模組檢測

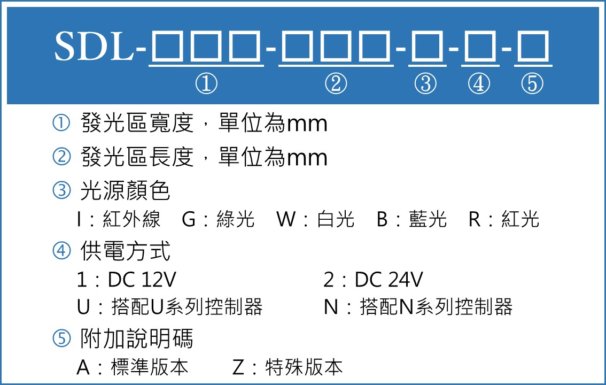

產品名稱 發光範圍 最大消耗功率
控制器
檔案下載
SDL-020-100 20x1002.9 W
SDL-020-200 20x2005.9 W
SDL-020-300 20x3008.8 W
SDL-020-400 20x40011.8 W
SDL-020-500 20x50014.7 W
SDL-020-600 20x60017.6 W
SDL-020-700 20x70020.6 W
SDL-020-800 20x80023.5 W
SDL-020-900 20x90026.5 W
SDL-020-A00 20x100029.4 W
SDL-020-C00 20x120025.3 W
SDL-020-F00 20x150044.1 W
SDL-020-M00 20x220064.7 W

註:
1.本系列提供白光 、藍光 、緑光 、紅光  、紅外線 等顏色。
2.發光範圍數值單位為毫米(mm)。
3.消耗功率數值單位為瓦(W)。
