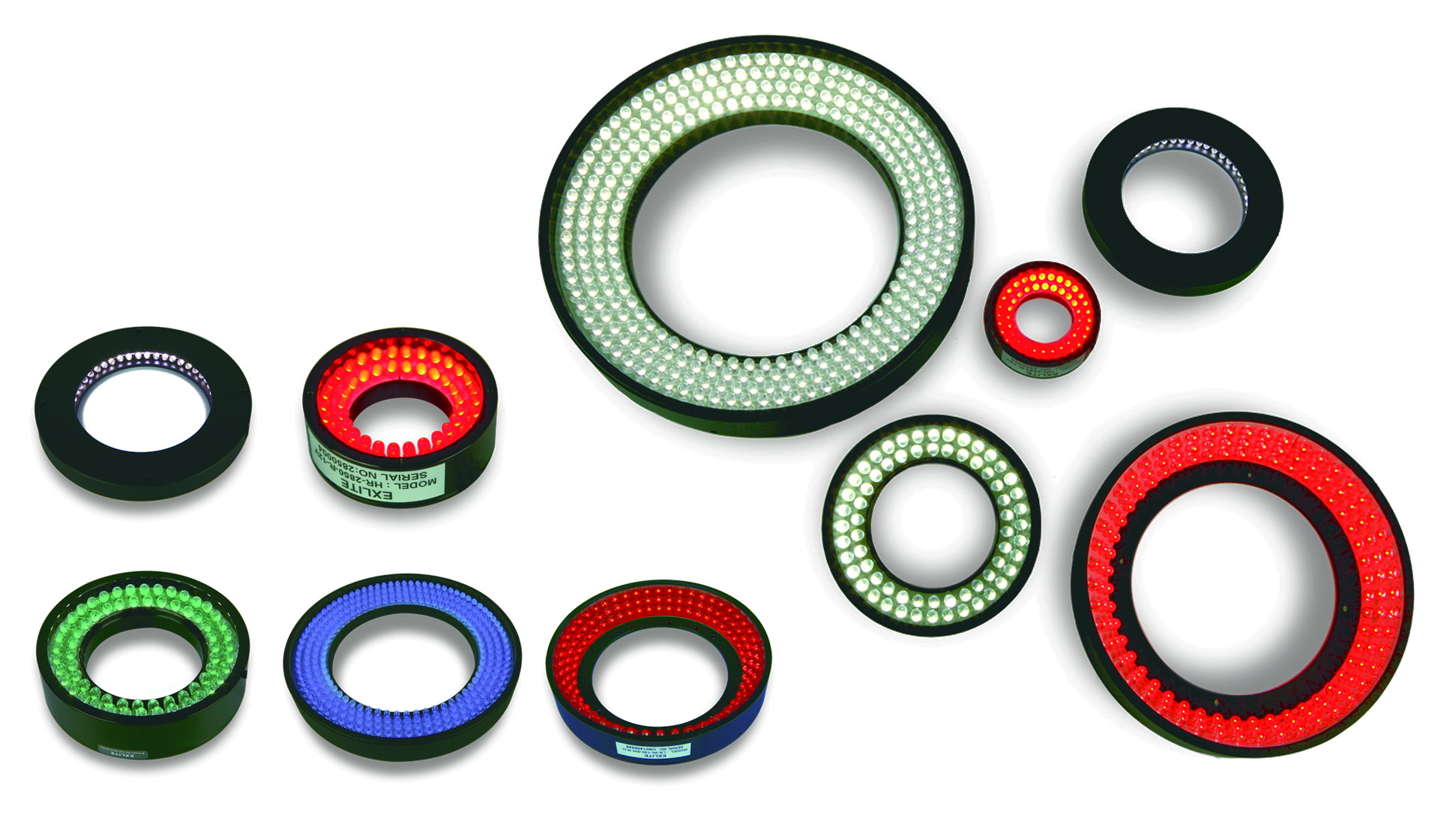

EHR,EPR,ELR,SLR,ECR-環形光源 |
---|
![]() |
產品特色 |
---|
以高亮度LED密集排列成為特定角度的環形,以平行於鏡頭視線方向、錐形匯聚,乃至於水平對射等不同形態,形成圓形、高亮度的照明區域涵蓋待測物,以消除照明死角,備有多種內外徑尺寸及照射角度,可依待測物表面特性、工作距離及檢測目標作選擇,以達到最佳照明效果,每一種尺寸規格均可提供白光、紅光、綠光及藍光等可見光機型,以及紅外光、紫外光之特殊機型,滿足您最多樣化的視覺檢測需求。 |

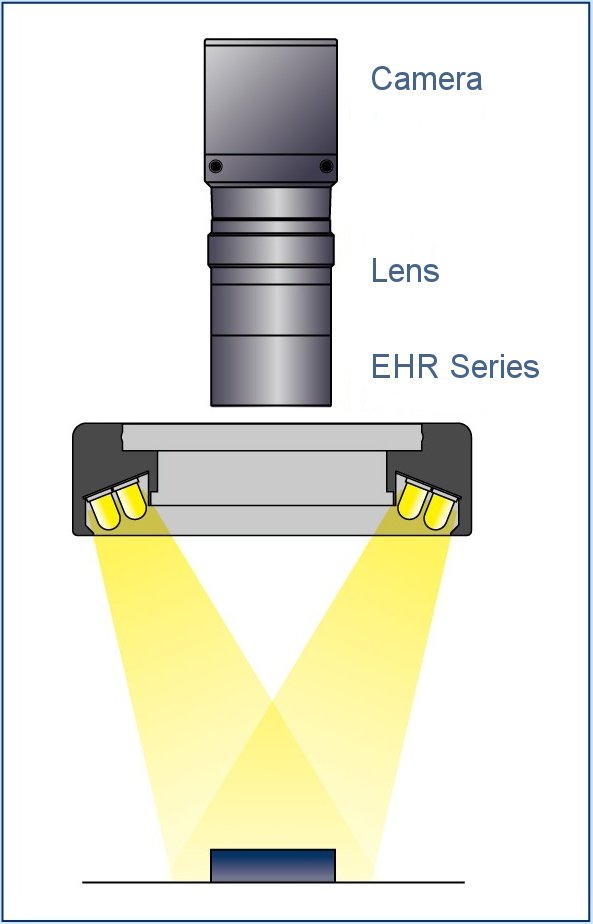

高角度 |
![]() |
|
廣泛應用於各種條碼判讀、光學對位及自動檢測(AOI)系統。 | ||
特殊微距攝影及醫療攝影。 | ||
與各大廠牌實體顯微鏡,及高倍變焦鏡頭相容,應用於電子、機械、2D、3D精密量測機及生物科技領域。 | ||
![]() |
![]() |
|

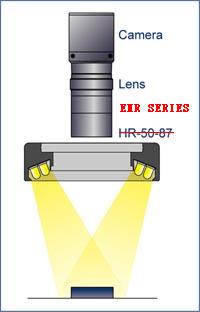

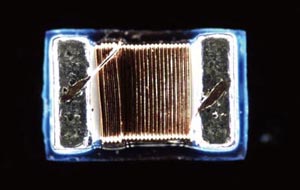

高角度環形
|
高角度環形
|

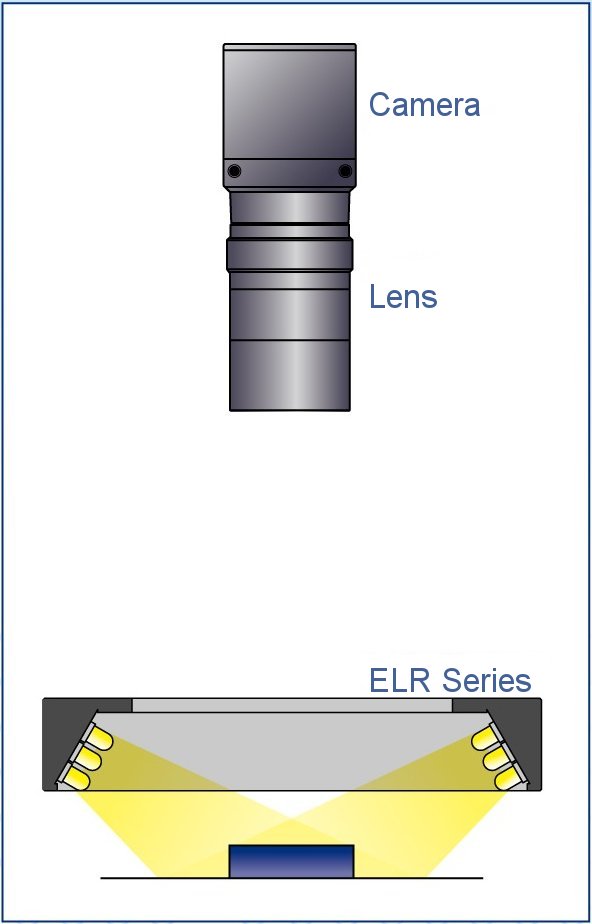

低角度 |
![]() |
|
用以強調樣品表面高差,輪廓及加工痕跡 | ||
檢查樣品表面之裂痕、刮傷。 | ||
玻璃基板或光學鏡片邊緣缺損、表面刮傷檢出。 | ||
![]() |
![]() |
|

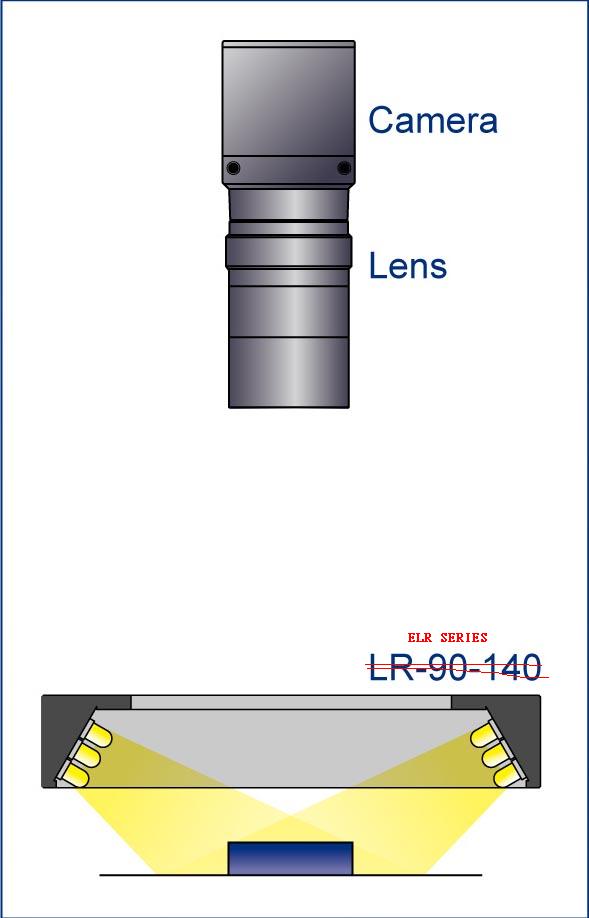

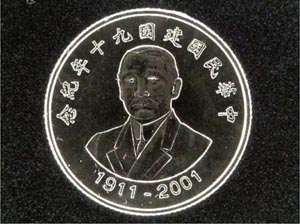

低角度環形
|
高角度環形
|

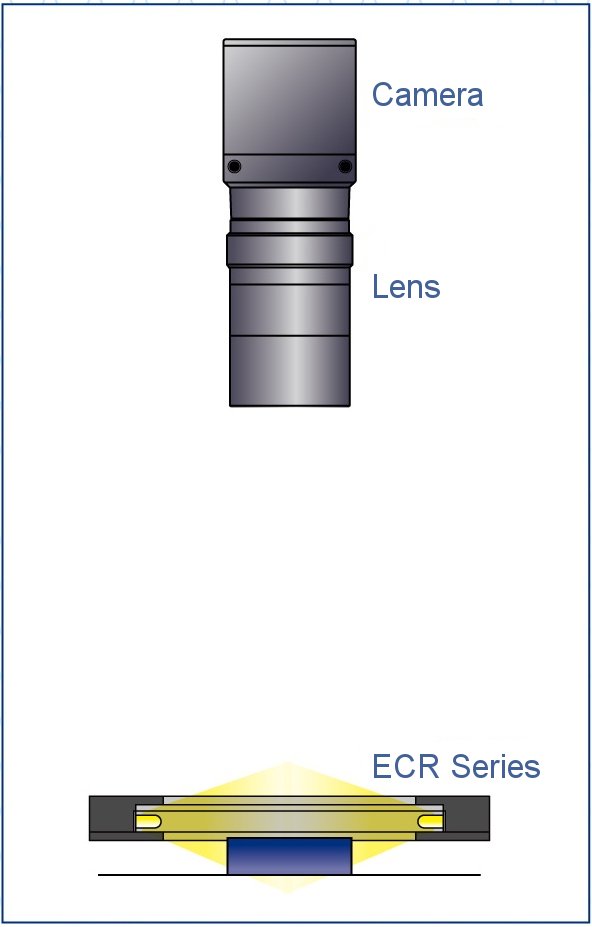

水平徑向 |
![]() |
|
形成暗視野照明效果,排除背景干擾。 | ||
樣品表面微塵顆粒檢出。 | ||
透明材料內部之氣泡、雜質、裂隙檢出。 | ||
![]() |
![]() |
|

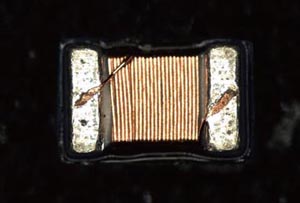

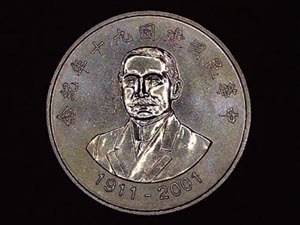

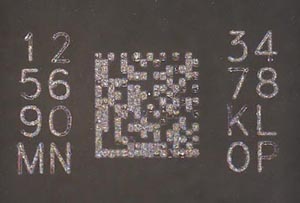

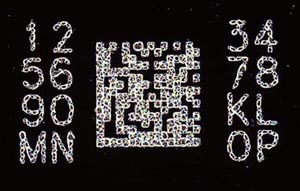

水平徑向環光源照明效果 | 高角度環形光源照明效果 |
產品名稱 | 顏色 | 內徑 | 外徑 | 高度 | 最大消耗功率 | 照射角度 | ||
---|---|---|---|---|---|---|---|---|
EHR-018-042 |
![]() ![]() ![]() ![]() ![]() | 18 | 42 | 18 | 1.8 W | 70° | ||
EHR-025-050 | ![]() ![]() ![]() ![]() ![]() | 25 | 50 | 20 | 0.8 W | 78° | ||
EHR-028-050 |
![]() ![]() ![]() ![]() ![]() | 28 | 50 | 16 | 2.3 W | 70° | ||
EHR-032-064 | ![]() ![]() ![]() ![]() ![]() ![]() | 32 | 64 | 19 | 1.8 W | 70° | ||
EHR-052-076 |
![]() ![]() ![]() ![]() ![]() ![]() | 52 | 76 | 22 | 1.5 W | 69° | ||
EHR-050-087 | ![]() ![]() ![]() ![]() ![]() ![]() | 50 | 87 | 24.5 | 3 W | 69° | ||
EHR-070-110 |
![]() ![]() ![]() ![]() ![]() ![]() | 70 | 110 | 24 | 3 W | 70° | ||
EHR-120-188 | ![]() ![]() ![]() ![]() ![]() ![]() | 120 | 188 | 24 | 11.6 W | 71° | ||
EPR-036-087 |
![]() ![]() ![]() ![]() ![]() ![]() | 36 | 87 | 22 | 3.8 W | 90° | ||
EPR-050-087 | ![]() ![]() ![]() ![]() ![]() ![]() | 50 | 87 | 24.5 | 2.8 W | 90° | ||
ELR-025-050 |
![]() ![]() ![]() ![]() ![]() | 25 | 50 | 18 | 1.5 W | 30° | ||
ELR-050-075 | ![]() ![]() ![]() ![]() ![]() | 50 | 75 | 18 | 3.3 W | 30° | ||
ELR-070-095 |
![]() ![]() ![]() ![]() ![]() | 70 | 95 | 18 | 4.3 W | 30° | ||
ELR-090-140 | ![]() ![]() ![]() ![]() ![]() ![]() | 90 | 140 | 26 | 6.0 W | 30° | ||
SLR-090-140 |
![]() ![]() ![]() ![]() ![]() ![]() | 90 | 140 | 26 | 6.0 W | 15° | ||
ECR-060-095 | ![]() ![]() ![]() ![]() ![]() | 60 | 95 | 10.5 | 2.0 W | 0° |
註: |
||||||
|
